勁拓?zé)o鉛熱風回流焊機TEA系列

● 完全滿足各種無鉛焊接工藝要求。 ● Windows7 操作系統，中英文界面。 ● 標準上8下8空氣爐。 ● PLC十PID閉環控制，性能穩定可靠。 ● 雙溫度傳感器,雙安全控制模式。 ● 全模塊化設計。 ● 導軌采用特殊硬化處理，堅固耐用。 ● 導輪采用單鏈扣調試，簡單實用。 ● PLC+模塊化控制，性能穩定可靠。

產品詳細說明

設備特點

   完全滿足各種無鉛焊接工藝要求。
   Windows7 操作系統，中英文界面，操作簡單易學。
   標準上8下8空氣爐，專利熱風管理系統使熱風對流傳導更高效熱捕捉更快。
   PLC十PID閉環控制，性能穩定可靠，溫度控制及曲線重復精度高。
   雙溫度傳感器,雙安全控制模式，速度異常報警，掉板報警。
   全模塊化設計，維護保養方便快捷，減少維護時間及成本。
   導軌采用特殊硬化處理，堅固耐用。
   導輪采用單鏈扣調試，簡單實用。
   PLC+模塊化控制，性能穩定可靠，重復精度更高。

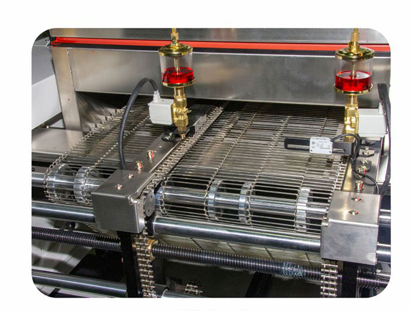

單導軌雙導軌

規格參數

設備型號	Model No.	TEA-800	TEA-1000	TEA-800D	TEA-1000D
詳細描述	Specification
加熱區長度	Heated Length	3110mm	3890mm	3110mm	3890mm
外形尺寸	Dimensions (L X W X H)	5220 x 1430 x 1530mm	6000 x1430 x1530mm	5220 x1660 x1530mm	6000 x 1660 x 1530mm
凈重	NetWeight	Approx. 2250kg	Approx. 2600KG	Approx. 2600KG	Approx. 2950KG
排風量	Exhaust Volume	10m3/minX2 通道 10m3/minX2 Ducts
電源	Supply Power	AC;380V3O5w50/60HZ; (Option: 220V50/60HZ)
功率	Power	啟動 Starting: 30KW 工作 Operating: 9KW	啟動 Starting: 36KW 工作 Operating: 10KW	啟動 Starting: 32KW 工作Operating: 10KW	啟動 Starting: 38KW 工作 Operating: 11KW
升溫時間	Heat upTime	Approx. 25min		Approx. 30min
溫度范圍	Temp. Range	室溫 Room temperature -300°
PCB最大寬度	Max. Width of PCB	400mm ( Option: 450mm )		270mm X2(單通道Single Rail50-490mm)
部品高度	PCB Top Height	板上 30mm/ 板下 25mm Top25mm/Bottom 25mm
運輸方向	Conveyor Direction	左向右(可選：右向左) Left to Right ( Option：Right to Left)
導軌固定方式	Fixed Rail Side	前端固定( Option：后端固定) Front Rail Fixed(Option:Rear Rail Fixed )		導軌1,4固定(可選1、3固定) lst&4rd Rails Fixed ( Option： lst&3th Rails Fixed)
導軌距地面高度	Conveyor Height	900±20 mm
運輸速度	Conveyor Speed Range	300-2000mm/min
參數存儲	Data Storage	可存多種生產設備參數與狀況 Various parameters and storable
異常報警	Abnormal Alarm	超高或超低溫報警，聲、光兩種方式Abnormal Temp. (Over/under-heat.) Sound & Light Alarm
設備配置	Device Layout
加熱區數量	NO.of	上 8/下 8 Top 8， Bottom 8	上 8/下 8 Top 8， Bottom 8	上 8/下 8 Top 8, Bottom 8	上 10/T 10 Top 10 , Bottom 10

冷卻區數量	NO.of	上2冷卻區 Top2CoolingZones
控制系統	Control System	WIN10+ 商用電腦 +PLC WINIO+Computer+PLC
溫控控方式	Temp. Control Method	PID+SSR
溫度測試線	Thermocouple Wire	4 條 4 wires
運輸系統	Conveyor System	單導軌+網帶運輸Single RaiH Mesh	雙導軌+網帶運輸Dual-Rail + Mesh
運輸控制方式	Conveyor Control Mode	變頻器 + 進口運輸馬達 Inverter+lmport Conveyor Motor
鏈條結構	Chain Structure	不銹鋼單排導電條，防卡板式Single side link avoid block
軌道調寬	Width Adjustment	導軌電動調寬Electric adjustable
上蓋啟動	Cover Open	上蓋啟動開啟，方便顱內清潔 Electric open for easy maintenance.
UPS電源	UPS Power	備用電源 Backup power supply to ensure PCB production finish normally
冷卻方式	Cooling System	強制空冷 Forced Air Cooling
