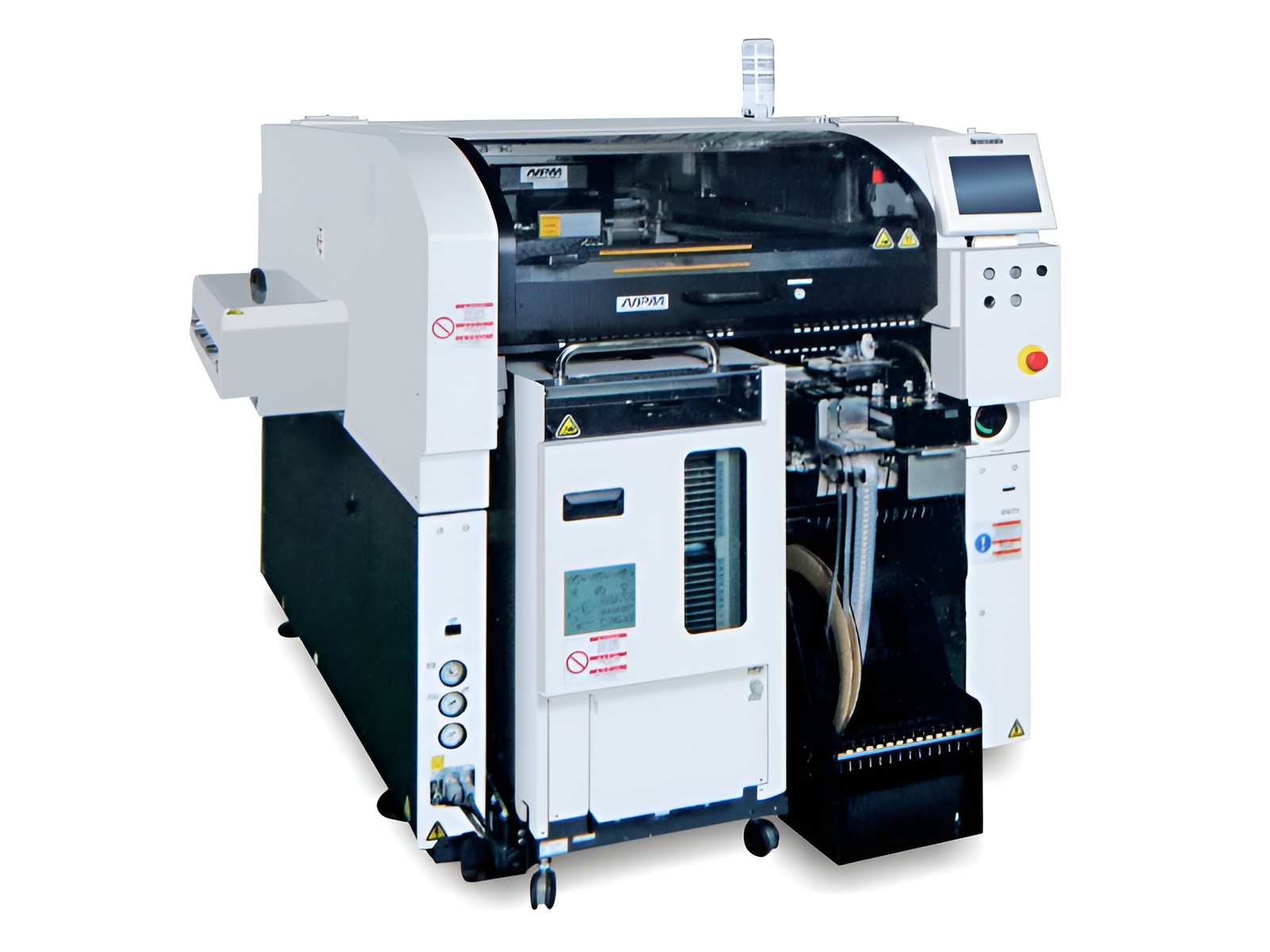

通過鏈接NPM-D3/W2，實現高度單位面積生產率和通用性兼備的生產線構成。
設備介紹
特長
● 基本規格
能夠直接連接于NPM-D3/W2
貼裝頭（輕量8吸嘴貼裝頭、3吸嘴貼裝頭V2）
供給部的規格能夠選擇?變更
采用多功能識別相機
交替實裝?獨立實裝對應
● 生產率/機種切換性
多功能識別相機
完全獨立實裝的高生產率
支撐銷自動更換功能(選購件)
● 通用性
供給部切換對應(選購件)
吸著前檢查選購件
轉印單元(選購件)
特征
通過連接于NPM-D3/W2，實現高度單位面積生產率和通用性兼備的生產線構成
※直接連接NPM-W2時，需要M尺寸雙軌傳送帶（選購件）。
可以選擇具有通用性的輕量8吸嘴貼裝頭或者具有異型元件能力的3吸嘴貼裝頭V2
3吸嘴貼裝頭V2 貼裝壓力最大100N
通過重組托盤供料器/交換臺車，實現可以對應元件供給形態的生產線構成
元件高度方向的識別檢查實現高速化，能夠進行異型元件的穩定高速實裝
能夠選擇對應生產基板的最佳實裝方式
多功能識別相機 完全獨立實裝的高生產率 支撐銷自動更換功能（選購件）
搭載了與NPM-D3/W2相同的多 實現托盤元件的獨立實裝。通過 支撐銷的位置更換作業自動化，
功能識別相機。另外。包括檢測高度 3吸嘴貼裝頭V2提高中型、大型元件實 為實不停機切換機種、省員
方向的元件狀態，識別速度實現高速化。 裝的速度。改善生產線整體的產量。 工化、防止操作錯誤做貢獻。
在客戶處可以進行托盤供料器 在吸著前檢查托盤元件 在后部供料器固定13站處搭
和17連整體交換臺車的切換，能 和卷盤元件，防止錯誤實裝。 載通用型轉印單元* ,可以進行
夠進行對應元件供給形態的 PoP元件（編帶、托盤）等轉
設備構成。 印實裝。
規格參數
| 貼裝頭 | 輕量8吸嘴貼裝頭（每貼裝頭） | 3吸嘴貼裝頭V2*5（每貼裝頭） | |
| 貼裝速度 | PC尺寸 | 18 000 cph（0.20 s/芯片） | 7 200 cph（0.50 s/芯片） 5 900 cph（0.61 s/QFP） |
| M尺寸 | 17 460 cph（0.21 s/芯片） | 6 984 cph（0.52 s/芯片） 5 723 cph（0.63 s/QFP） | |
| 貼裝精度（Cpk≧1） | ± 40 μm/芯片 ± 30 μm/QFP □12 mm ? □32 mm ± 50 μm/QFP □12 mm 以下 | ± 40 μm/芯片 ± 30 μm/QFP | |
| 元件尺寸（mm） | 0402芯片*6 ? L 32 × W 32 × T 12 | 0603芯片? L 150 × W 25 (對角152) × T 30 | |
| 元件供給 | 編帶 | 編帶寬：4?56 / 72 mm | 編帶寬：4?56 / 72 / 88 / 104 mm |
| 前后托盤供料器規格：Max.52 品種 前后交換臺車規格：Max.120 品種（編帶寬度 : 4、8 mm 編帶） | |||
| 桿狀 | 前后托盤供料器規格：Max.12 品種（單式桿狀供料器） | ||
| 前后交換臺車規格：Max.28 品種（單式桿狀供料器） | |||
| 托盤 | Max.40 品種（前側供給部:Max.20品種 + 后側供給部:Max.20品種） | ||
*1：只限主體
*2：兩側延長傳送帶(260 mm)貼裝時W尺寸為1 820 mm
*3：表示尺寸是前后托盤供料器規格時的情況。前后交換臺車規格時D尺寸 2 893 mm
*4：顯示器、信號塔、天頂風扇蓋除外。
*5：3吸嘴貼裝頭V2不可搭載在NPM-D3。
*6：0402芯片需要專用吸嘴和編帶供料器
*速度以及精度等值，會因條件而異。
*詳細請參照《規格說明書》。
